现在童鞋们用的笔记本应该是全能学生本吧,大多价位在五千以下,这样就带来了一个问题,什么问题呢????现在的笔记本的CPU动辙i5,i3,这些cpu对我们来说处理日常任务足够胜任了。可是呢,由于定位和成本的限制当然还有些散热的考虑,这类笔记本都被厂商赋予了入门级显卡的配置,这让我们一些追求游戏效果的屌丝蛋疼了,作为日常使用完全够了,可是游戏呢??不甘心啊有木有。。。可是换电脑吧。。又不值得。好吧有些想法的童鞋大概已经想到了换显卡,可是笔记本的显卡是直接焊接在主板上的。。。这让我们情何以堪。。。。有些童鞋大概会想能不能外接显卡呢????bingo!!今天就来带大家领略一下显卡的教程。(有木有很给力呢!!!)

这里以联想Y460为例,可适用于大多数含有expresscard或者mini PCI-E接口的笔记本,以下转自中关村,仅供参考!

三年老机器“逆袭” 外接显卡咸鱼翻身

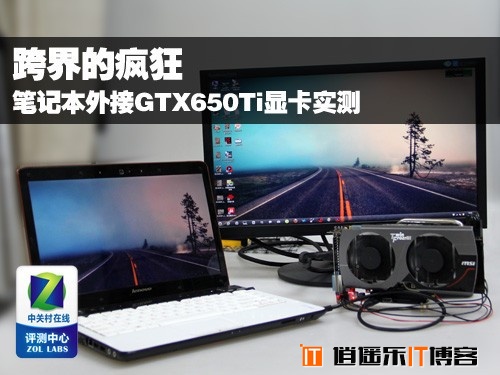

对于很多台式机DIY玩家来说,一般是不屑于用笔记本来玩游戏的,一方面是小屏幕带不来什么好的游戏体验,另一方面,移动显卡为了权衡功耗和发热量,在台式机显卡面前完全不具备可比性,那么我们这次的跨界应用,就让笔记本也能有着台式机显卡的性能,让一台三年前的Y460再次焕发青春。

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!

喜欢Marvel美漫的朋友,一定都知道美国队长的故事,主人公由于身材矮小,未能通过体检,但参与了军方的秘密计划,通过生物技术被改造成超人类战士,我们的Y460也是这样,一般3年的时间已经到了生命周期的末尾,但通过外接的方式,加上一块主流的台式机显卡,一跃成为了在游戏性能表现上足以秒杀同类笔记本的超级笔记本,但是这样的改造到底应该如何实现呢,看看下面我们的准备。

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!
改造所需要的所有配件

首先感觉我们论坛的版主“飞扬的马甲”,通过淘宝购买了一个200W的外设电源用于给显卡供电,会有一个外接的6pin供电,用来给显卡外接供电。一个EXP GDC设备,连接笔记本的expresscard接口,另一面的接口是mini hdmi。一个EXP GDC主板用来连接外置显卡。一根HDMI线,这样一来我们的改造的基本准备就完成了,首先先不提改造过程,我们先来看看这个“超人版”的Y460有多么强大。



品牌:联想 笔记本电脑

GTX650TI对比“原配” 到底提升多少?



到底要选择一块什么样的显卡呢,首先性能要和原本的HD5650拉开差距,自然不能太差,但满载功耗不能太高,因为购买的电源最高的可以支持到200W满载功耗的显卡,最后我们从DIY小组那边借来了一块目前最新的GTX 650 Ti Boost台式机显卡,来给我们的Y460进行升级。

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!
改造所用的GTX 650 Ti Boost信息

GTX 650 Ti BOOST是一款可以自动增频的显卡,采用了Kepler架构GPU,并使用28纳米制程的KeplerGK106核心,核心频率980Hz,配备多达768颗的CUDA核心,搭载192bits的2GB GDDR5高速内存,显存速度可达0.3ns,拥有高达2092MHz的流处理器频率,可以说在千元价位上,十分热门的一款。

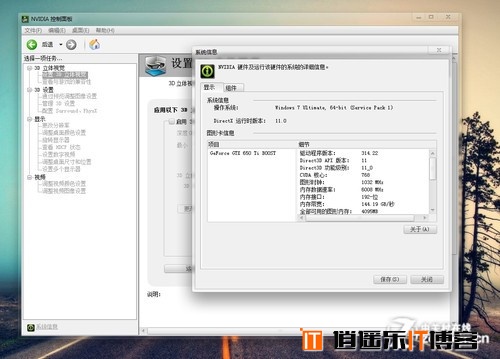

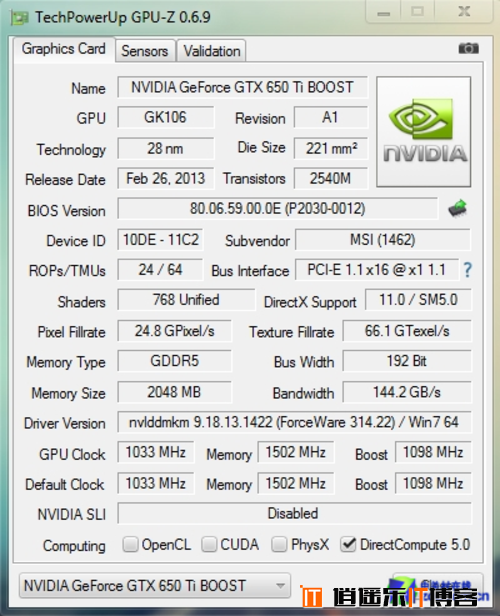

具体的升级过程和操作方法,我们之后还会说,这次只看一下升级之后的样子,通过软件我们看到GTX 650 Ti BOOST在安装好驱动之后已经被完美识别,可以正常使用了。

·对比“原配”,到底提升多少?

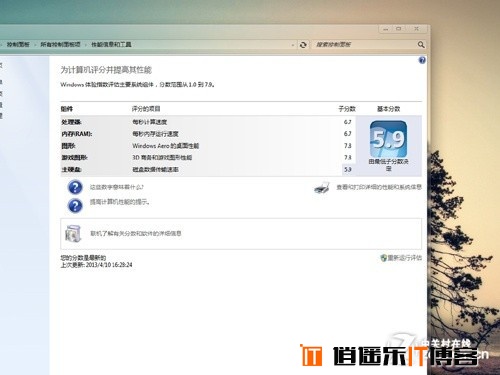

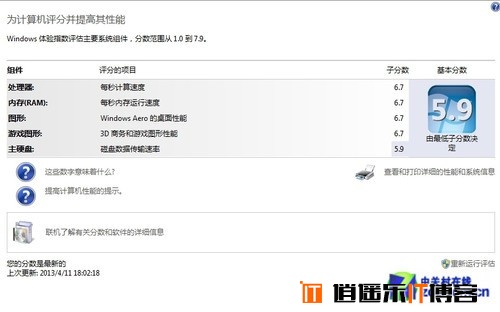

那么我们通过一组客观数据,看看到底在性能方面要提升多少,首先是系统自检,最终得到的分数为5.9分,硬盘不可避免的成为了瓶颈,而图形和游戏图形两项都得到了7.3分,要高于其他子项。

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!
改造后的系统评分

下面的图为原配HD5650独显的测试分数,HD5650需要说明一下是三年前的中高端独显,相当于现在GT650M独显的定位,在测试中得分为6.7分,从这里看出,显卡性能还想并没有提高多少,但实际情况并非如此,我们再一次使用3Dmark 11来进行理论测试。

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!
改造前的系统评分

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!

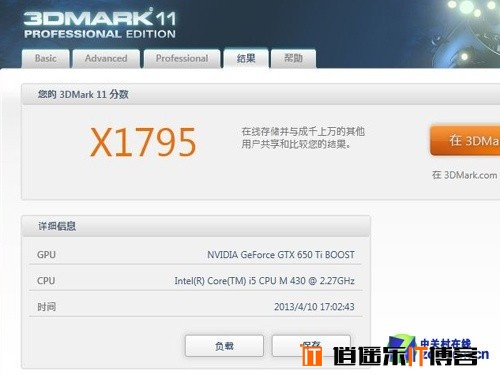

改造后3Dmark 11 X档得分

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!

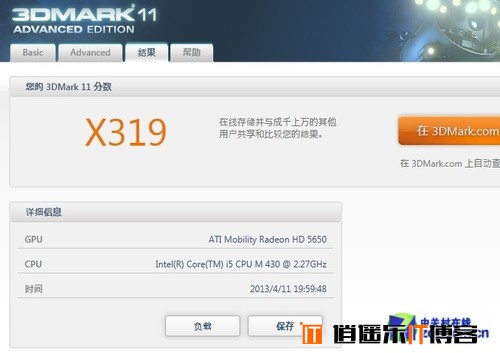

改造前得分

通过测试得分看到,在3Dmark 11的Extreme模式下,外接GTX650Ti Boost的Y460得分为1795分,而使用之前HD5650测试得分仅有319分,相差5.6倍之多,至少从数据上看,这个升级的效果还是十分明显的。

那么整套设备的升级成为是多少呢?我们来清算一下,Expresscard转接卡50CM+EXP GDC主板+220W电源+固定铜柱,总共花费258元,再加上GTX650Ti Boost台式机显卡1099元,总共将近1400元,而在笔记本上,花相同的价钱是买不到这样的性能的,当然这样的改装缺点也比较明显,就是外观有些朴素,但却充满了Geek范儿,不是吗?

接下来我们来看看,在游戏方面有哪些升级,下页更精彩……

品牌:联想 笔记本电脑

《孤岛危机2》测试 HD5650被虐体无完肤

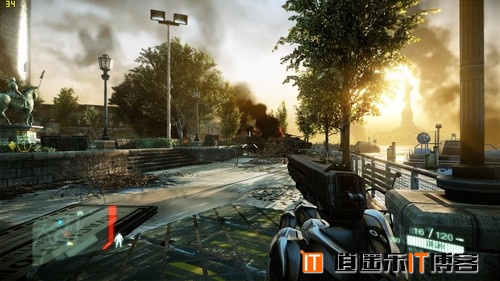

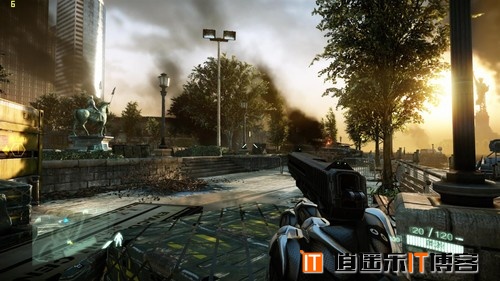

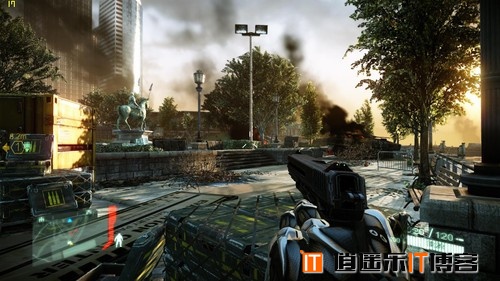

接下来,我们来看看在游戏方面的表现,这次我们选择了的是《孤岛危机2》,当年的“显卡危机”现在已经出了第三作,但对HD5650来说实在太吃力了,最终选择2代可以全面的看到升级后的对比差距,首先上的是升级的在游戏上的表现。

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!

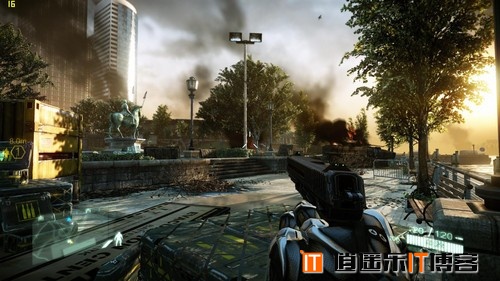

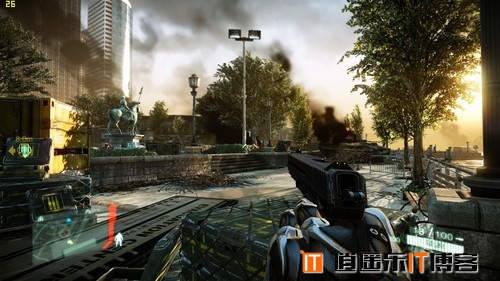

分辨率1920 × 1080 系统规格为高 关闭DX11 帧数为34

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!

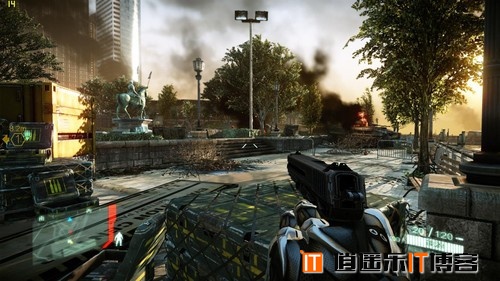

分辨率1920 × 1080 系统规格为非常高 关闭DX11 帧数为26


接下来是原版HD5650在相同游戏相同场景下的测试结果。

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!
分辨率1920 × 1080 系统规格为高 关闭DX11 帧数为17

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!
分辨率1920 × 1080 系统规格为非常高 关闭DX11 帧数为14

我们这次一律使用了1920× 1080分辨率,毕竟对于大部分游戏来说,分辨率才是真正的杀手,在1366 × 768分辨率下,和中下画质标准下,两块显卡的成绩差距并不明显。

从成绩上来看,分辨率默认关系DX11的情况下,在HD5650在高、非常高和超高三个画面标准下几乎无法进行游戏,只有十几帧上下,而升级到GTX650TI后,帧数基本可以较为流畅的运行,但在超高画质下,即便是GTX650TI也无法实现流畅。



品牌:联想 笔记本电脑

开启DX11差距被拉大 GTX650TI也不灵



接下来,我们开启DX11,毕竟HD5650和GTX650TI对DX11支持的效果不同,那么成绩表现会有多大的差距呢。先出场的依然是GTX650TI显卡。

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!

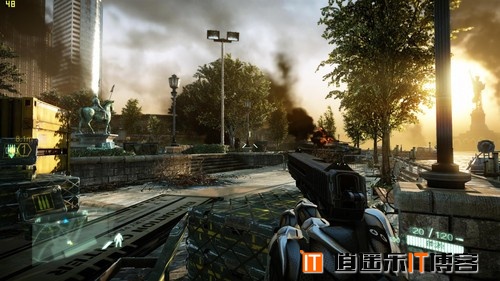

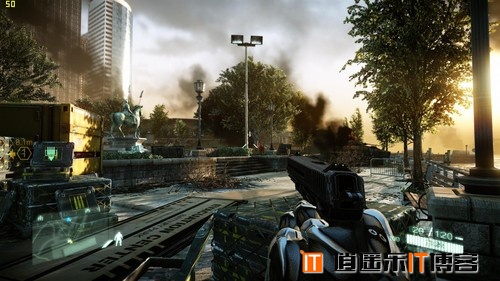

分辨率1920 × 1080 系统规格为高 开启DX11 帧数为50

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!

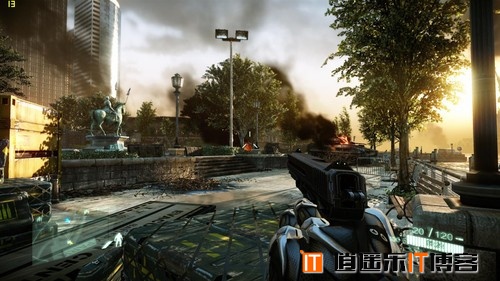

分辨率1920 × 1080 系统规格为非常高 开启DX11 帧数为48

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!

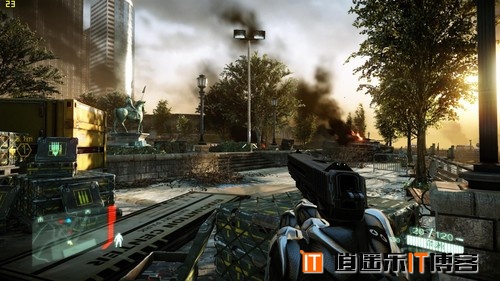

分辨率1920 × 1080 系统规格为非常高 开启DX11 帧数为23


接下来是原版HD5650在相同游戏相同场景下的测试结果。

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!
分辨率1920 × 1080 系统规格为高 开启DX11 帧数为16

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!
分辨率1920 × 1080 系统规格为非常高 开启DX11 帧数为13

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!
分辨率1920 × 1080 系统规格为高 开启DX11 帧数为6

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!

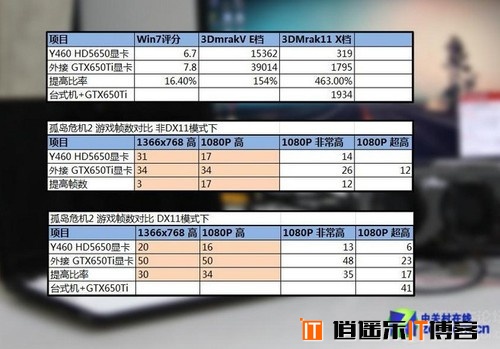

当外接GTX650TI之后,Y460在3Dmark 11测试中提升了提升了463%,而3Dmark Vantage的测试则出现了比较大的误差,只提升到154%是,从真实性能表现上看,提升5倍左右的性能是比较可信的。

在游戏方面,在关闭DX11模式下,GTX650TI的帧数几乎是HD5650的两倍,但这不能等换为性能差距,在实际游戏体验上则是天壤之别。



品牌:联想 笔记本电脑

教程:手把手教你如何外接台式机显卡



如何安装

之前都提到了,主要是用到了一个EXP GDC设备,但很多网友对于EXP GDC是怎么一个工作原理还很迷茫这里简单说下,笔记本可以通过EXP GDC设备接驳任何PCI-E接口的设备,如显卡、视频采集卡、RAID阵列卡、声卡等产品。本次就是利用接驳GTX650Ti boost这块显卡来提升原来笔记本的显示性能。现在测试开始!本次主要分为三个部分,硬件安装篇,系统设置篇,性能测试篇!

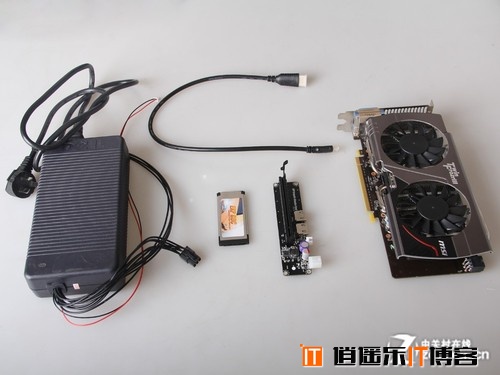

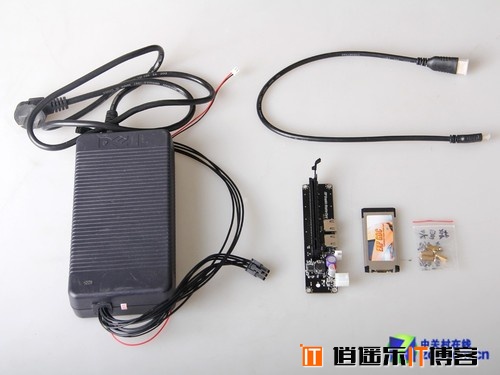

下面就是你购买整套EXP GDC设备后的一些配件,从左到右,200W的外设电源用于给显卡供电,会有一个外接的6pin供电,用来给显卡外接供电。一个EXP GDC设备,连接笔记本的expresscard接口,另一面的接口是mini hdmi。一个EXP GDC主板用来连接外置显卡。一根HDMI线,两边分辨为HDMI和mini HDMI标准的接口。当然你还需要一块给力的显卡,本次测试采用的是微星的GTX650Ti Boost版。

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!
改造前准备

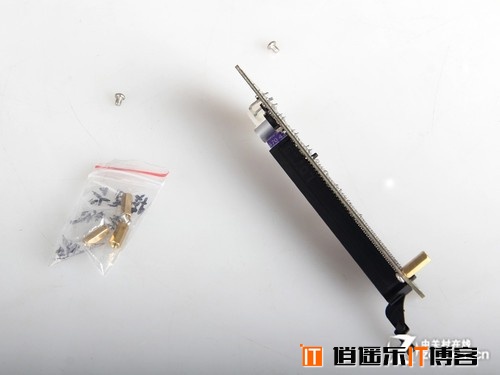

首先,给EXP GDC主板安装4个固定螺丝,安装好后,在插接好外置显卡后能够更稳定的放置。

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!
EXP GDC主板

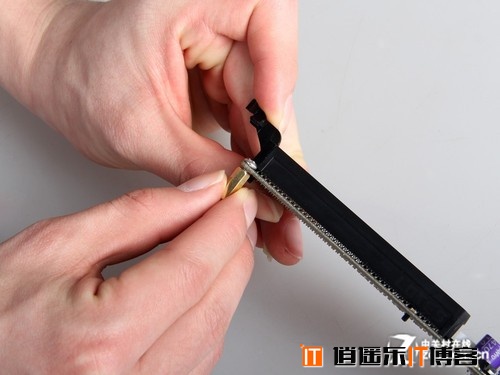

四个螺丝支柱比较容易安装,不用螺丝刀直接用手拧就行。

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!
EXP GDC主板安装螺丝

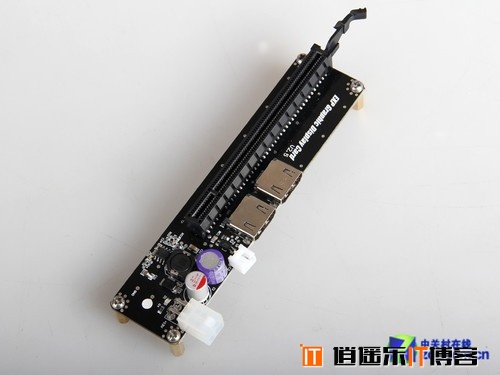

安装好4个螺丝支柱的EXP GDC主板,可以看到上面清晰的写着,笔者手里这款设备是V2.5版本。来个细节看看做工,对于价格不高的一款产品来说,从电阻、电容的焊接,可以看到虽然没法很一些大厂相媲美,但是也相当不错了!

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!
挡板特写

这个PCI-E插槽就是用来连接台机显卡的!主板上带了两个mini HDMI接口,也就这款设备双路数据连接,笔者本次只测试了单独连接expresscard接口,有兴趣的网友可以试试再加上mini PCI-E接口的双路连接性能表现。

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!
已经连接好

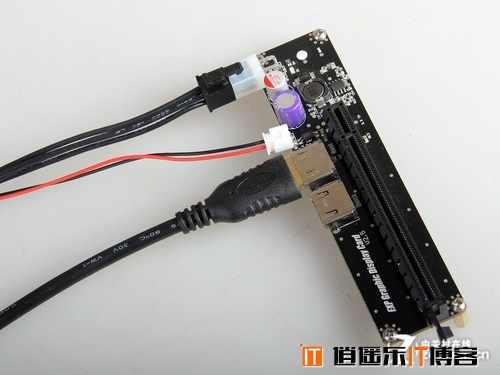

将电源的4pin接口连接到主板上,从上到下依次是,4pin电源接口,双路电源线,mini HDMI。

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!

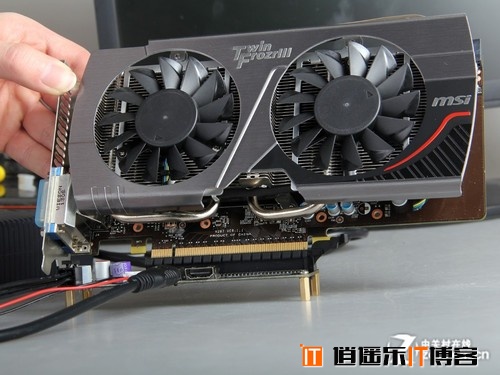

转上显卡

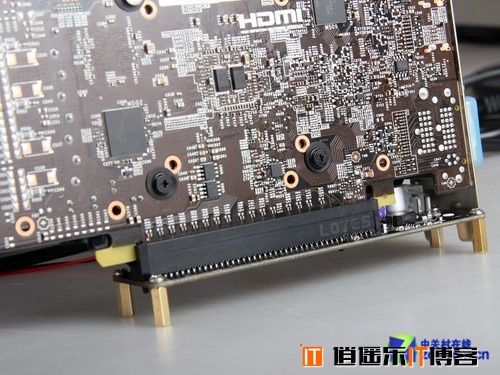

下面就可以把你的大家伙,外置显卡插在EXP GDC的主板上啦!注意对齐,猛烈的插进去就行,来一张显卡背面的照片,相对来说微星这样的大厂,这做工就更上一个档次啊!

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!
背面特写

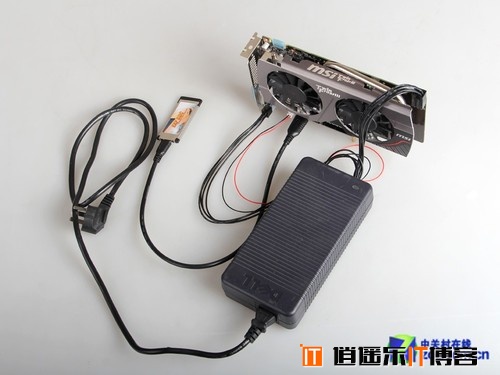

走起来一张连接好的全貌吧,电源,expresscard卡,显卡,主板,电源略大,相信以后的版本应该会有改进吧。

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!
组装完成

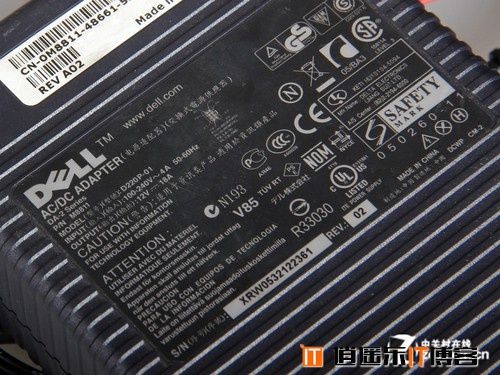

这么大一块电源到底有多大的功率呢,可以看到输出功率是12V 18A,算下来应该是216W,这应该足够咱们外接的显卡供电了!

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!
用了一个dell的216W电源

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!

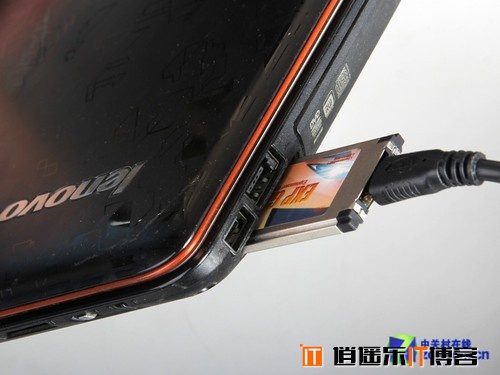

连接expresscard

说了许久还没说,到底咱们的expresscard接口在那里,本次测试笔记本,用笔者自己的Y460为例,在机身右侧的E-sata接口下面,就是expresscard接口啦!另外EXP GDC设备还支持mini PCI-E,有很多机器都内置这个接口,也有一些是空闲位。各位要和msata接口区分开哦。对了,如果不用无线网卡的话,可以把它拆下来,因为一般无线网卡都是mini pci-E接口。

好了,硬件部分组装完毕,接下来是系统设置。



品牌:联想 笔记本电脑

设置:如何进行系统设置 细节注留意点颇多



    如何进行系统设置

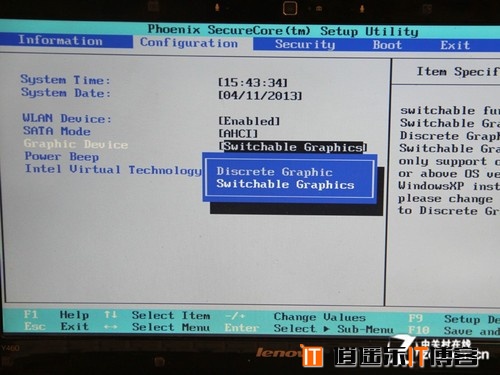

将所有线都连接好,并且电源都通电后,就到了开机这一步了,这里注意,如果你和笔者的机器是一样的都是有显卡切换功能的!切记进入到BIOS里,把显卡切换功能打开!

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!
修改Bios信息

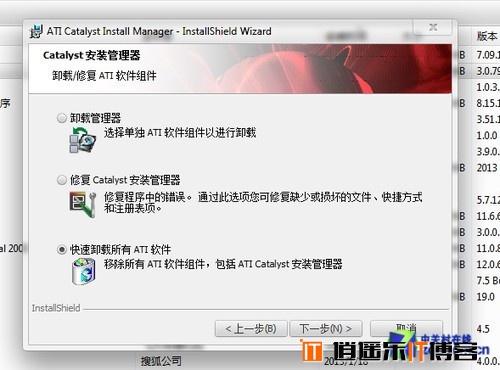

在BIOS里设置完毕后,保存退出进入系统,首先将原来独立显卡HD 5650的驱动全部卸载,注意要把相关的ATI驱动都卸载掉!再次进入系统后进入设备管理器,看显示适配器那里就可以发现,CPU自带的核显和两个没识别的独立显卡啦,这俩就是GTX650Ti和原本的HD5650。

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!
删除HD5650显卡驱动

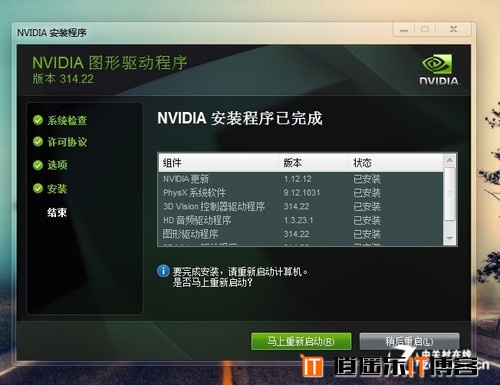

接下来就是安装GTX650TI的驱动程序,这里推荐用驱动精灵来处理,或者你自己下载好了N卡的驱动也可以,驱动精灵更方便一点。直接点击联网检测就行。这里也识别出来笔者的机器是联想Y460。

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!
安装NV显卡驱动

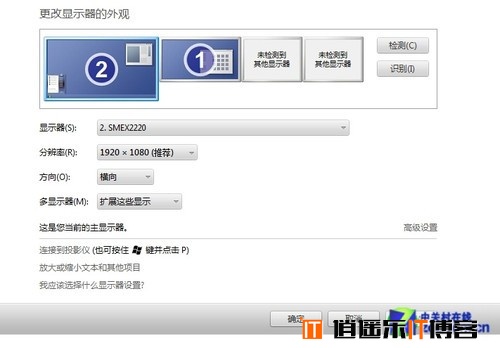

重启进入系统后,再次进入设备管理器,咱们的外置显卡已经识别出来了啊,NVIDIA GeForce GTX650 Ti BOOST!桌面右键进入屏幕分辨率设置界面,然后点击检测,看看是不是检测出外置显卡连接的外屏呢!选择外接显示器,调节到1080P分辨率,下面选择扩展选项!然后回到分辨率设置界面,点击只在2上显示桌面!也就是只用外屏!

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!
设置外接显示

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!
显卡已经被正常识别

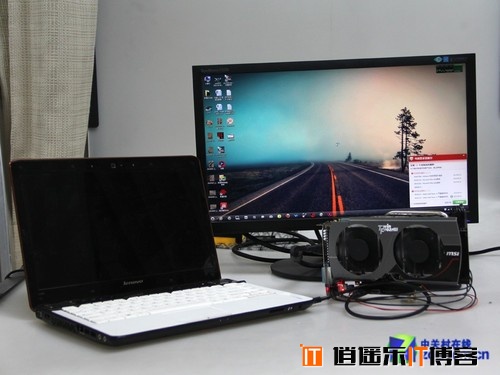

通过外界显卡,只显示在外接显示器上的效果如下图!同时记得在physx界面,把处理器设置为外置显卡执行。

屌丝逆袭,笔记本外接台式机GTX650TI显卡实战,为发烧而生!
全部组装完成

    小结:

成本上说,外接套件加上显卡,整体成本也在1500元上下,并不算低,而如果您是个对游戏没有过高要求的用户,那么并没有升级的必要,或者可以直接选择台式机平台,对于多数人来说,更多的还是以玩票心态去看待,使用程度并不高。

笔记本外接台式机显卡,其实在之前的索尼Z系列就已经实现,一直困扰的难题在于数据流的带宽问题这次也得到了解决,不过在安装的过程中也遇到一些问题,一些笔记本可能会出现“挑卡”的情况,目前外接台式机显卡还不是非常成熟,安装过程也比较复杂,更适合一些有一定动手能力的用户。
