中兴F7015TV3光猫散热 拆机散热改造

中兴ZTE万兆/中兴TV3/2.5G网口光猫/2.5G光猫/XGPON/10G EPON 过程

最近中兴出了一款新的2.5G网口光猫,瞬间秒杀一种杂牌猫。这玩意儿,体积小(7615的2/3大小)、功耗低(只有不到3W),去掉了无用的光猫wifi,支持XGPON和XEPON双模。堪称弱电箱“神器”,轻松塞入狭小的弱电箱。
但是呢,由于体积小,集成度高,再加上设计封闭,不到位。温度飙到60度+是家常便饭。

为了让FTV3光猫长期稳定的运行,于是结合了恩山和B站多位大佬的方法,改造F7015TV3散热。

先上一张F7015TV3后的图。



中兴F7015TV3光猫散热 拆机散热改造

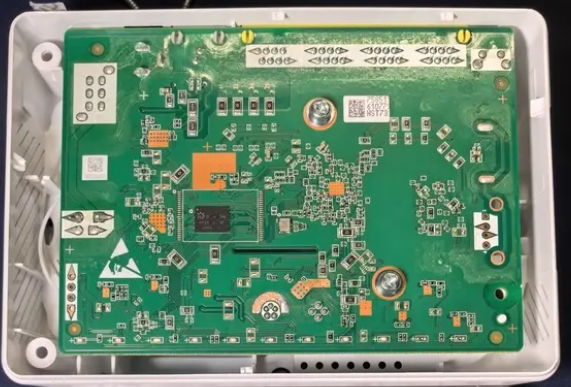

我改造时候,是卡卡卡直接上手,没有拍照。所以贴上其他大佬的主板正面和背面的图,可供参考:

中兴F7015TV3光猫散热 拆机散热改造 中兴F7015TV3光猫散热 拆机散热改造

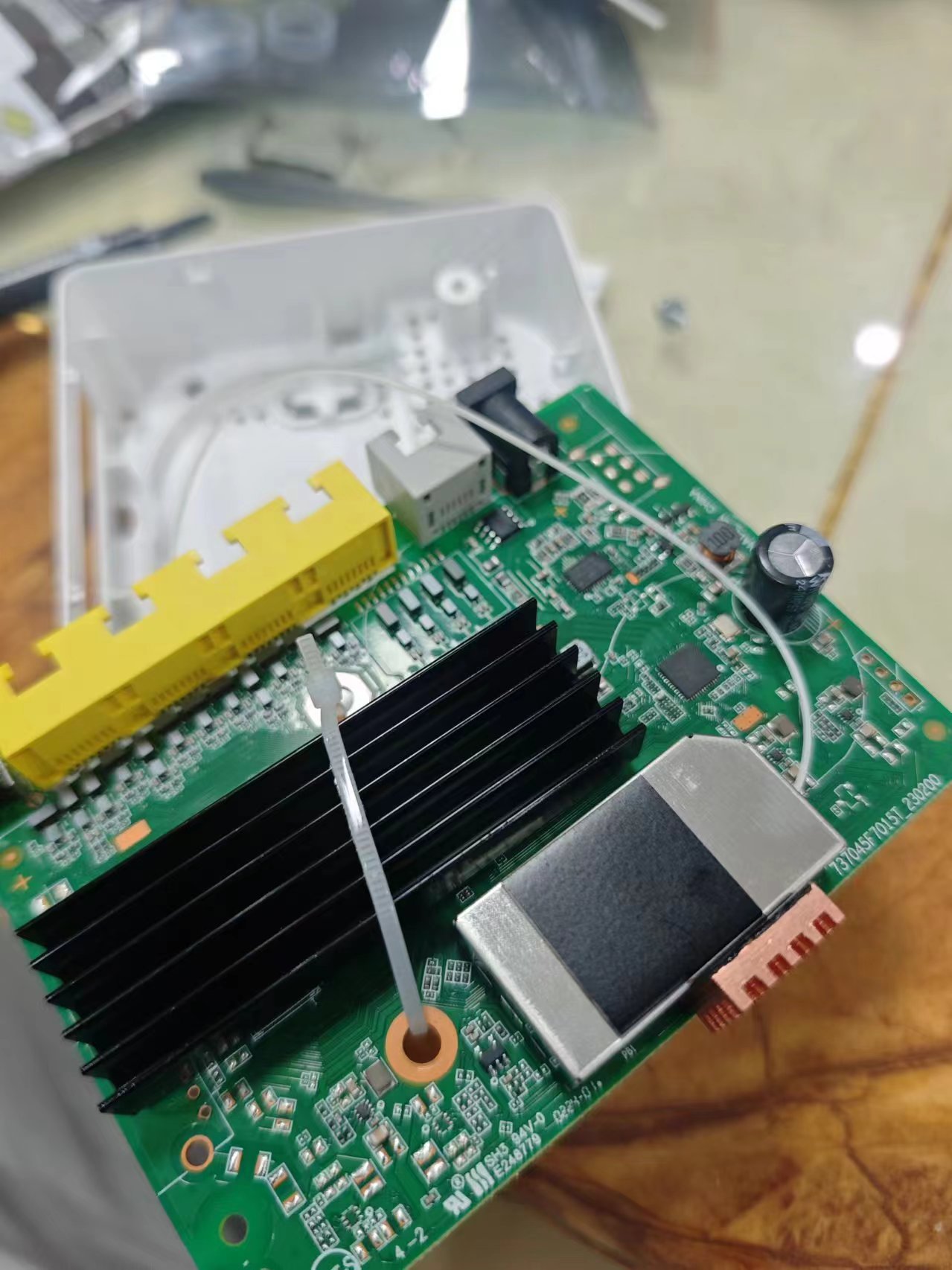

底部,CPU正面采用22*70*10的M.2铝制散热鳍片。本来想买铜片,太贵了,几十块。算了配一块几块钱的铝块就够了。

光模块侧面的铜块请无视,我已经去掉了,发现装上装不上去。于是拆下来了。重新找了个2CM左右大小的铜片贴在这里帮助散热。忘记拍照,懒得贴图了。

中兴F7015TV3光猫散热 拆机散热改造 中兴F7015TV3光猫散热 拆机散热改造

由于硅脂垫粘性不够,我增加了绑扎带固定,实际上用不到,因为,外壳会抵住的中兴F7015TV3光猫散热 拆机散热改造

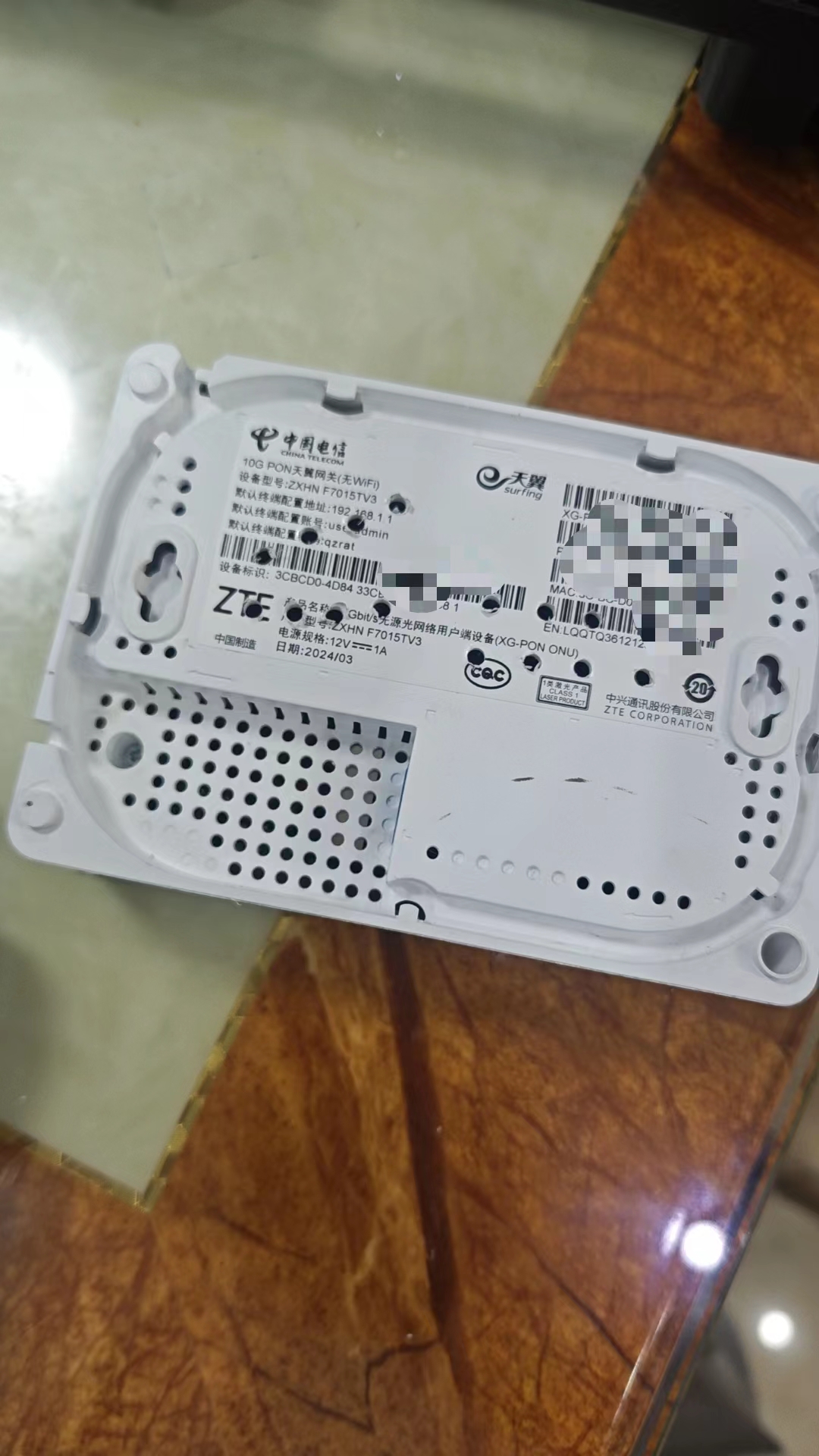

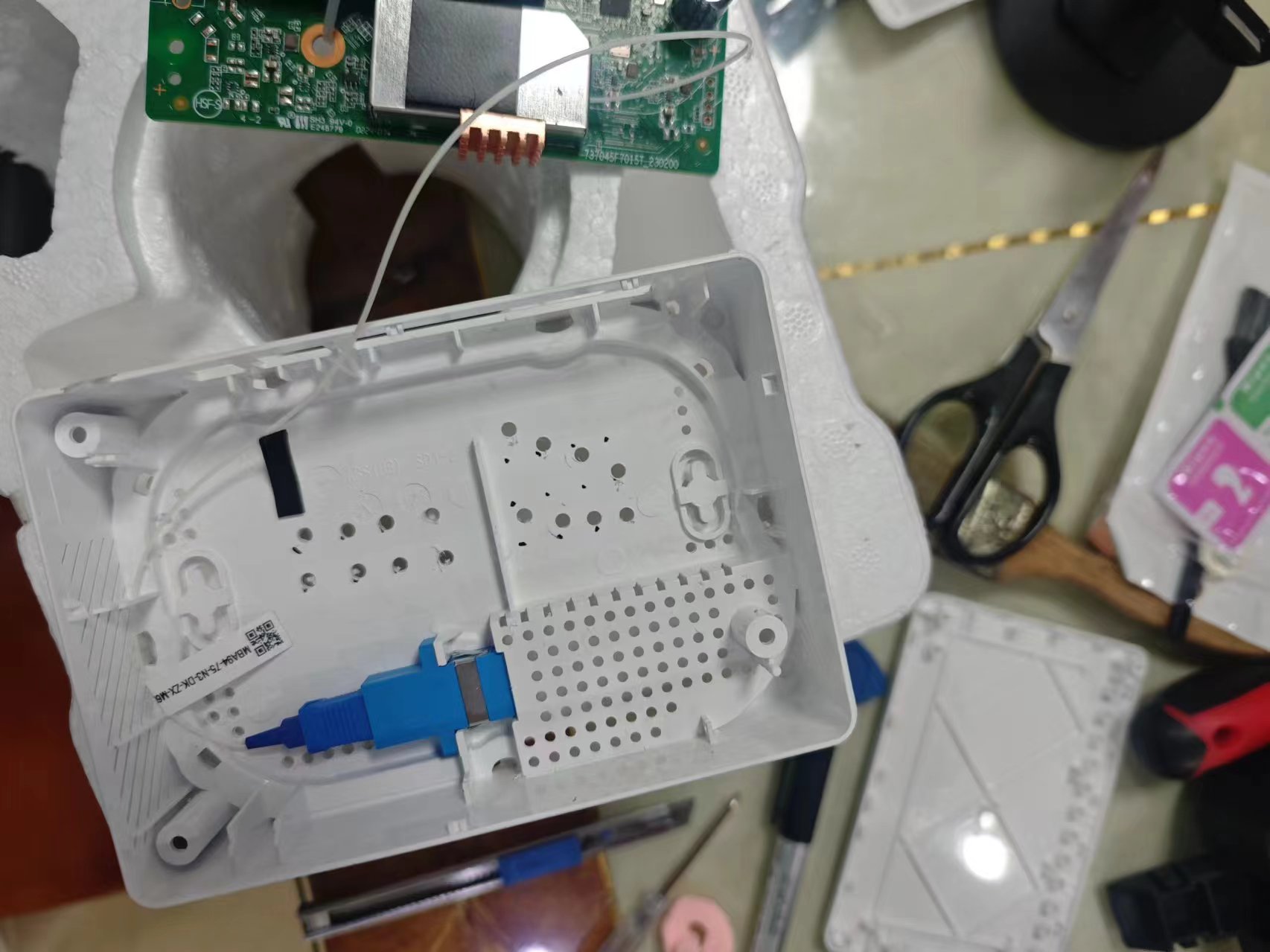

然后给光猫底部和顶部外壳钻孔,我是看自己心情打了几个孔帮助散热。有效解决闷罐问题。



中兴F7015TV3光猫散热 拆机散热改造

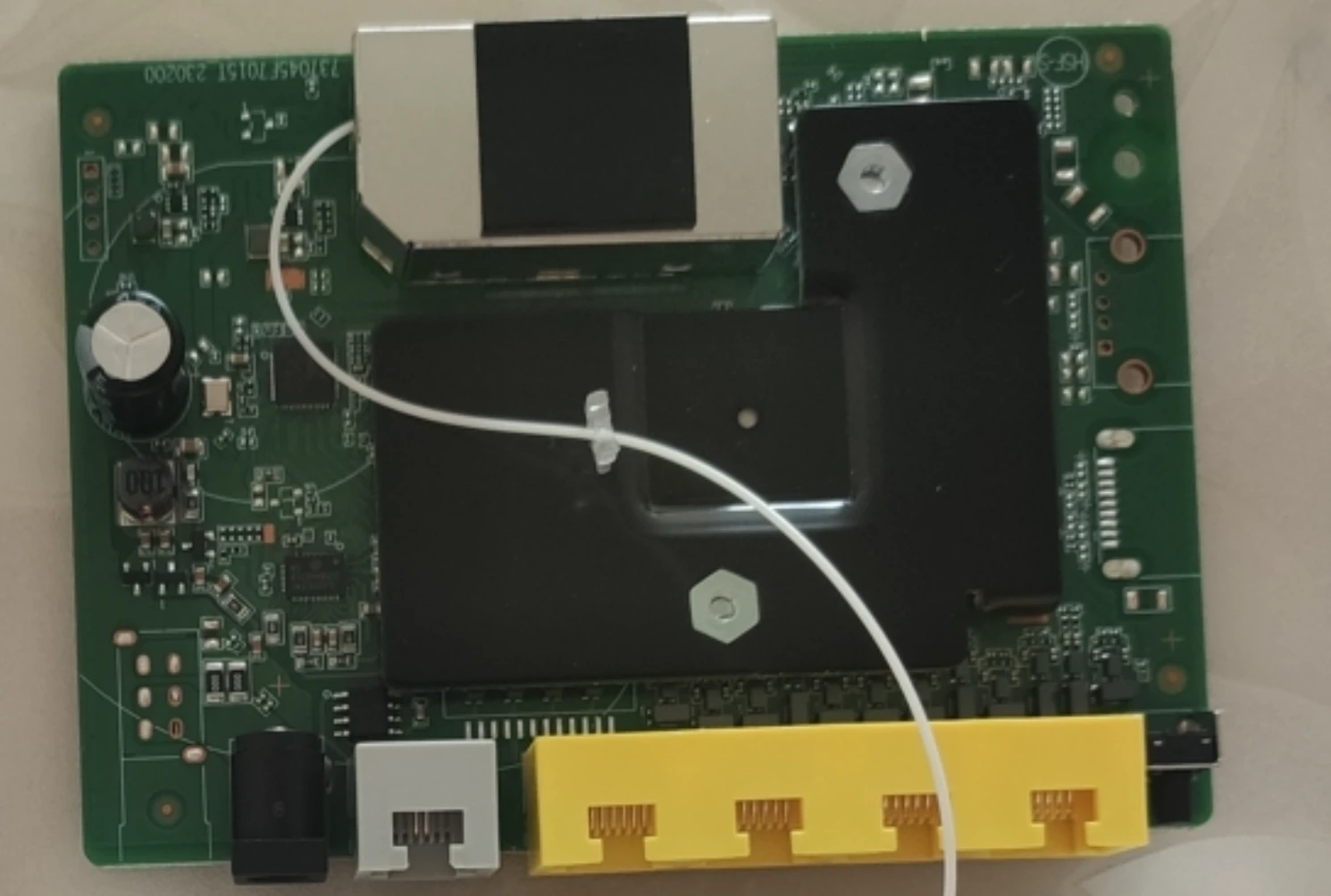

顶部的光猫CPU背面,温度也很高,加上了铜片帮助散热,另外一颗芯片也加上了铜片。



最后附上顶部和底部的打孔图:

中兴F7015TV3光猫散热 拆机散热改造 中兴F7015TV3光猫散热 拆机散热改造



总共花费十几元左右。一块 22*70*10的M.2铝制散热鳍片,两块小金鱼。再加上底部的风扇散热,就这开窗户加散热片,这猫热不起来。成功降服。
